IEC 62196-2 EV Charging Interface Test Gauges | 16A/32A/63A Test Plugs & Inlets

Categories Electric Vehicle Testing Equipment
Contact Dimension Tolerance: +0.01 / 0 mm
Certification: Calibration Certificate (Cost Additional)
Contact Material: Hardened steel
Delivery Time: 30 Days
Contact Spacing Tolerance: ± 0.05 mm
Contact Processing: Finely ground
Surface Roughness: ≤ 0.8 μm (active length)
Brand Name: Sinuo
Price: Customized
Place of Origin: China
Standard: IEC 62196-2, IEC 62196-3
Supply Ability: 100 Sets Per Month
Packaging Details: Plywood
Payment Terms: T/T
Model Number: SNQC1013
MOQ: 1
  • Haven't found right suppliers
  • Our buyer assistants can help you find the most suitable, 100% reliable suppliers from China.
  • And this service is free of charge.
  • we have buyer assistants who speak English, French, Spanish......and we are ready to help you anytime!
Submit Buying Request
  • Product Details
  • Company Profile

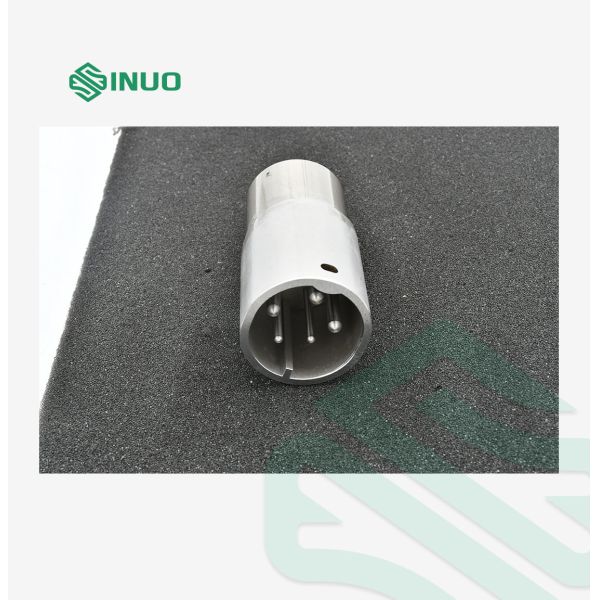

IEC 62196-2 EV Charging Interface Test Gauges | 16A/32A/63A Test Plugs & Inlets

IEC 62196-2 EV Charging Interface Test Gauges | 16A/32A/63A Test Plugs & Inlets

Product Information

The test gauges are manufactured in accordance with the relevant standard sheets, featuring finely ground contacts made of hardened steel. The surface roughness of the contacts shall not exceed 0.8 μm over their active length, and the contacts are spaced at nominal distances with a tolerance of ±0.05 mm.

The dimensions of the plug contacts, as well as the distance between contact surfaces for other types of plug contacts, shall comply with the minimum dimensions specified in the relevant standard sheets, with a tolerance of +0.01/0 mm.

Complied Standards & Clauses
  • IEC62196-2/Ed.3/CDV © IEC(E)
  • IEC62196-3/Ed.2/CDV © IEC(E)

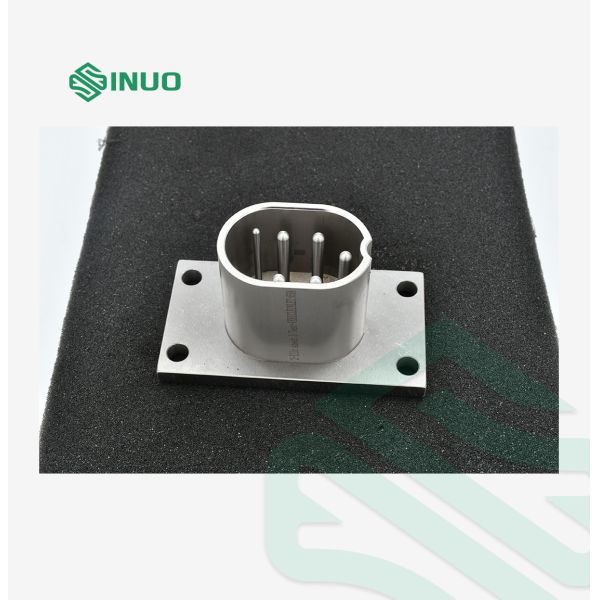

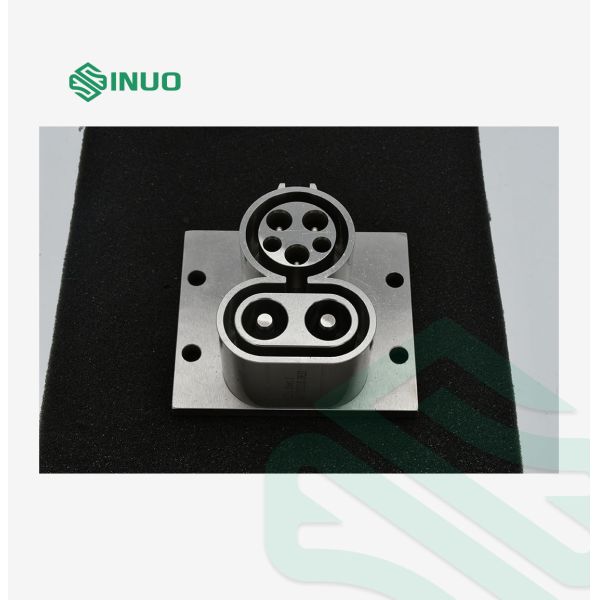

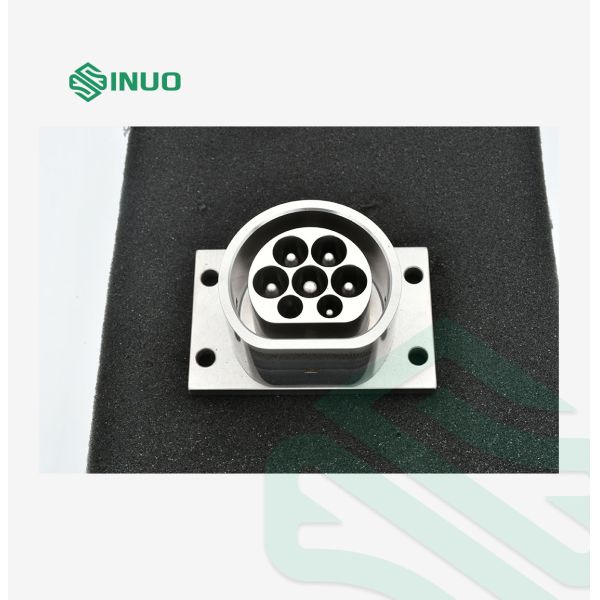

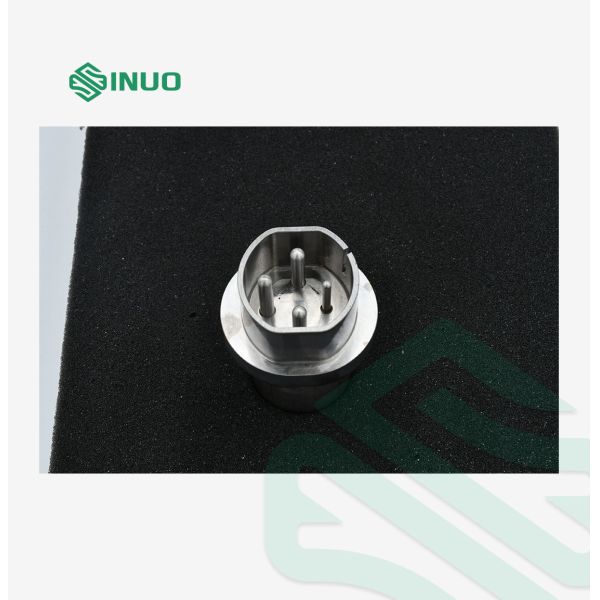

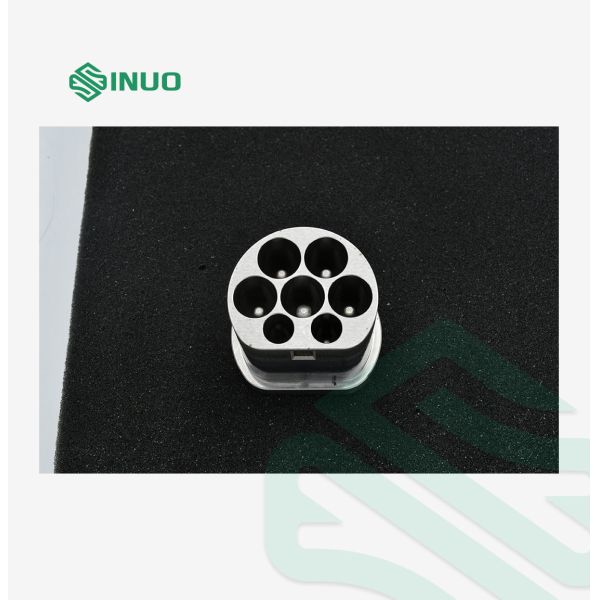

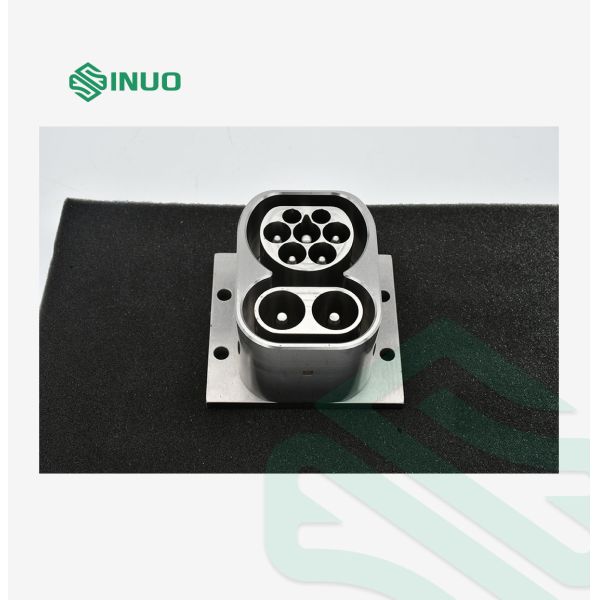

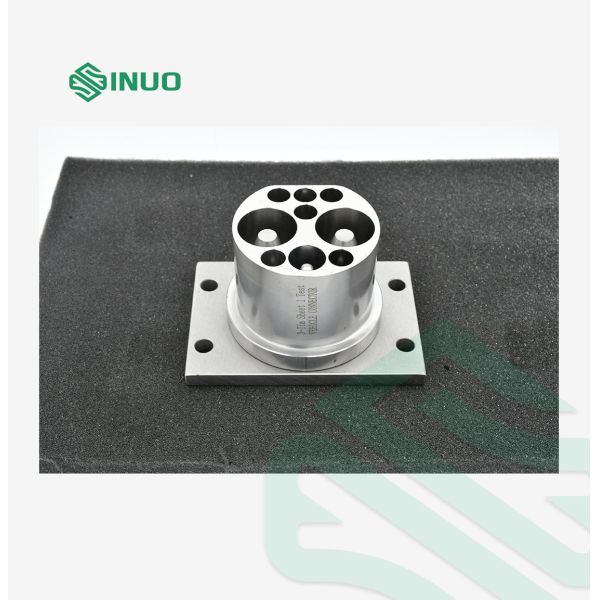

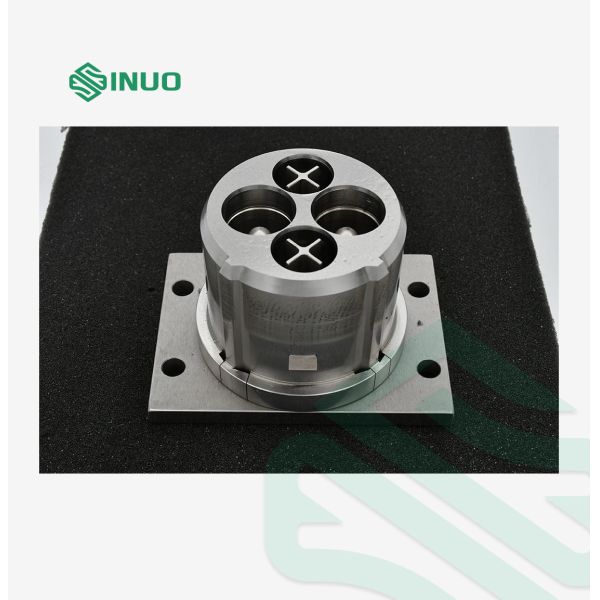

Test Gauges List
No.StandardFigure No.NameProduct Picture
1IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-I sheet 1Test-plug:32A,250 V AC VEHICLE INLET
2IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-Ilb sheet 1Test-plug:63 A, 480 V THREE-PHASE OR 70 A, 250 V SINGLE PHASE
3IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-Ild sheet 1Test-VEHICLE INLET: 63 A, 480 V THREE-PHASE OR 70 A, 250 V SINGLE PHASE
4IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-Ilf sheet 1Test-VEHICLE INLET: 63 A, 480 V THREE-PHASE OR 70 A, 250 V SINGLE PHASE
5IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-Illa sheet 1Test-Plug: 16 A, 250 V SINGLE-PHASE PLUG WITH 1 PILOT CONTACT
6IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-Illa sheet 3Test-VEHICLE INLET : 16A, 250V SINGLE-PHASE VEHICLE INLET WITH 1 PILOT CONTACT
7IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-Illb sheet 1Test-Plug : 32 A, 250 V SINGLE-PHASE PLUG WITH 2 PILOT CONTACTS
8IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-Illb sheet 3Test-VEHICLE INLET : 32A, 250V SINGLE-PHASE VEHICLE INLET WITH 2 PILOT CONTACTS
9IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-Illc sheet 1Test-Plug : 63 A, 480 V THREE-PHASE PLUG WITH 2 PILOT CONTACTS
10IEC62196-2/Ed.3/CDV © IEC(E)STANDARD SHEET 2-Illc sheet 3Test-VEHICLE INLET: 63 A, 480 V THREE-PHASE VEHICLE INLET WITH 2 PILOT CONTACTS
11IEC62196-3/Ed.2/CDV © IEC(E)STANDARD SHEET 3-Ib
Sheet 1
Test Vehicle Connector
12IEC62196-3/Ed.2/CDV © IEC(E)STANDARD SHEETS
CONFIGURATION BB
VEHICLE COUPLER 250 A 900 V DC
STANDARD SHEET 3-Iia Sheet 1
Test Vehicle Connector
13IEC62196-3/Ed.2/CDV © IEC(E)STANDARD SHEET 3-IIIa Sheet 2Test Vehicle Inlet
14IEC62196-3/Ed.2/CDV © IEC(E)STANDARD SHEET 3-Iva VEHICLE INLETMODES 2, 3 AND 4 Sheet 2Test Vehicle Inlet
15IEC62196-3/Ed.2/CDV © IEC(E)STANDARD SHEET 3-Ivb VEHICLE INLET ALL MODES Sheet 1Test Vehicle Inlet
